Трубка TP347H: Надежность при 850°C для котлов и нефтегаза

Введение: Критическая роль жаропрочных материалов в современной энергетике

Современная промышленность, особенно сектора энергетики, нефтехимии и атомного машиностроения, предъявляет экстремальные требования к материалам, используемым в критических узлах оборудования. Работа при высоких температурах, под высоким давлением и в агрессивных химических средах требует не просто прочности, но и исключительной стабильности микроструктуры металла на протяжении десятилетий эксплуатации. В этом контексте Трубка TP347H занимает одно из лидирующих позиций среди аустенитных нержавеющих сталей. Этот материал, легированный ниобием, стал золотым стандартом для изготовления элементов котлов, перегревателей, трубопроводов пара и теплообменников, работающих в температурном диапазоне до 850°C.

Актуальность использования марки TP347H обусловлена глобальным трендом на повышение эффективности энергетических установок. Чем выше температура рабочего тела (пара или газа), тем выше КПД цикла Карно и тем экономичнее работает электростанция или нефтеперерабатывающий завод. Однако повышение температур неизбежно ведет к ускорению процессов ползучести, окисления и межкристаллитной коррозии. Обычные стали марок 304 или 316 в таких условиях быстро деградируют. Именно здесь на сцену выходит Трубка TP347H, разработанная специально для решения этих сложных инженерных задач. В данной статье мы подробно рассмотрим металлургические особенности этого сплава, его механические свойства, области применения, стандарты качества и перспективы использования в отраслях будущего.

Металлургическая сущность: Почему ниобий меняет всё

Чтобы понять уникальность стали, из которой изготавливается Трубка TP347H, необходимо углубиться в ее химический состав и фазовые превращения. Базовой основой является хромоникелевый аустенитный сплав, аналогичный популярной стали 304 (08Х18Н10). Однако ключевое отличие кроется в добавлении стабилизирующего элемента — ниобия (Nb). Содержание ниобия в марке 347H строго регламентировано и обычно составляет не менее 8-кратного содержания углерода (≥8×C%), но не более 1.0% (в некоторых спецификациях до 1.5%).

Проблема, которую решает ниобий, известна как «межкристаллитная коррозия». При нагреве обычной нержавеющей стали в диапазоне температур от 450°C до 850°С (так называемая зона сенсибилизации), углерод, присутствующий в сплаве, стремится соединиться с хромом, образуя карбиды хрома (Cr23C6) по границам зерен. Это приводит к обеднению приграничных зон хромом — элементом, отвечающим за пассивную защитную пленку и коррозионную стойкость. В результате сталь становится уязвимой: границы зерен разрушаются, что может привести к внезапному хрупкому разрушению конструкции под нагрузкой.

В случае со сталью 347H ниобий обладает большим сродством к углероду, чем хром. При термообработке или эксплуатации в высокотемпературном режиме углерод предпочтительно связывается с ниобием, образуя чрезвычайно стабильные карбиды ниобия (NbC). Эти карбиды равномерно распределяются в объеме зерна и не вызывают обеднения хромом у границ. Благодаря этому механизму Трубка TP347H сохраняет свою коррозионную стойкость и пластичность даже после длительного пребывания в опасном температурном интервале. Это свойство делает её незаменимой для сварных конструкций, где зоны термического влияния неизбежно проходят через цикл нагрева и охлаждения в зоне сенсибилизации.

Буква «H» в названии марки (High Carbon) указывает на повышенное содержание углерода по сравнению с базовой маркой 347. Диапазон содержания углерода в 347H составляет от 0.04% до 0.10%. Это не случайность, а продуманное инженерное решение. Повышенное содержание углерода обеспечивает большее количество дисперсных карбидов ниобия, которые эффективно препятствуют движению дислокаций при высоких температурах, значительно повышая предел ползучести и длительную прочность материала. Именно поэтому для статических нагруженных элементов, работающих при температурах выше 550°C, стандарты ASME и ГОСТ предписывают использование именно версии «H», а не обычной 347.

Механические и физические характеристики при экстремальных температурах

Эксплуатационные характеристики Трубки TP347H делают её одним из самых надежных материалов для высокотемпературных применений. Рассмотрим ключевые параметры, которые инженеры учитывают при проектировании оборудования.

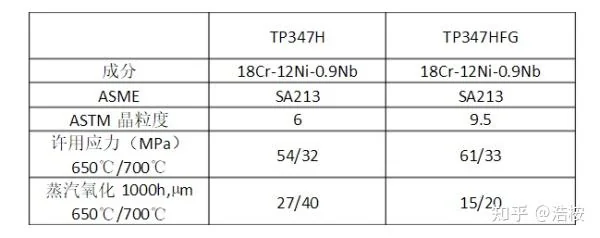

Предел ползучести и длительная прочность: Это главные преимущества марки. При температуре 650°C и выше обычные аустенитные стали начинают быстро деформироваться под собственным весом и внутренним давлением среды. Сталь 347H демонстрирует выдающуюся устойчивость к ползучести. Данные испытаний показывают, что при 600-650°C она способна выдерживать напряжения, превышающие возможности стали 304H на 20-30%. Это позволяет конструкторам уменьшать толщину стенок труб при сохранении запаса прочности, что снижает металлоемкость и тепловое сопротивление стенок, улучшая теплообмен.

Окислительная стойкость: До температуры 850°C Трубка TP347H проявляет отличную устойчивость к газовой коррозии (окислению) на воздухе. Образующаяся на поверхности оксидная пленка обладает высокой адгезией и плотностью, предотвращая дальнейшее проникновение кислорода вглубь металла. Однако важно отметить, что при температурах выше 900°C скорость окисления резко возрастает, и для таких условий могут потребоваться более высоколегированные сплавы (например, с добавлением алюминия или кремния). Тем не менее, для большинства промышленных котлов и печей верхний лимит в 850°C является достаточным и безопасным рабочим диапазоном.

Физические константы: Плотность стали составляет примерно 7.9 г/см³. Температура плавления находится в диапазоне 1398–1427°C. Модуль упругости (Юнга) снижается с ростом температуры: от 196 ГПа при 20°C до примерно 150 ГПа при 600°C. Это снижение необходимо учитывать при расчетах на жесткость и вибрационную устойчивость трубопроводов. Коэффициент линейного теплового расширения у аустенитных сталей достаточно высок, что требует грамотной компенсации температурных удлинений в трубопроводных системах с помощью компенсаторов или П-образных участков.

Ударная вязкость: Даже при криогенных температурах (до -196°C) структура аустенита остается стабильной, и материал не переходит в хрупкое состояние. Это делает Трубку TP347H универсальной: она подходит как для сверхгорячих участков пароперегревателей, так и для криогенных линий, хотя основное её применение все же связано с высокими температурами.

Области применения: От атомных реакторов до крекинговых установок

Широкий спектр свойств определил массовое внедрение Трубки TP347H в стратегически важные отрасли промышленности. География её использования охватывает весь земной шар, от арктических месторождений до пустынных НПЗ.

Энергетика и котлостроение: Это основной потребитель данной продукции. Трубы из стали 347H используются для изготовления:

• Пароперегревателей и паропроводов свежего пара: Здесь трубы работают под максимальным давлением и температурой. Надежность сварных швов и самого металла критична для предотвращения аварийных остановов энергоблоков.
• Промежуточных пароперегревателей: Участки, где пар возвращается из турбины для повторного нагрева.
• Теплообменных аппаратов: В частности, рекуператоров и подогревателей высокого давления.
• Компонентов АЭС: В ядерной энергетике требования к чистоте и радиационной стойкости дополняются требованиями к термостойкости. 347H успешно применяется в системах первого контура и вспомогательных системах многих типов реакторов.

Нефтегазовая и нефтехимическая промышленность: Процессы крекинга, риформинга и пиролиза требуют поддержания температур свыше 800°C в печах. Трубка TP347H используется для изготовления змеевиков печей, коллекторов и выхлопных систем. Стойкость к сернистой коррозии (при наличии определенных условий) и сульфидному растрескиванию под напряжением делает её предпочтительным выбором перед более дешевыми аналогами. В установках гидроочистки и гидрокрекинга, где сочетаются высокие температуры, давление водорода и агрессивные среды, эта сталь демонстрирует высокую надежность.

Авиация и турбостроение: В авиационных двигателях трубы из 347H применяются для выхлопных систем, коллекторов и трубопроводов горячего воздуха от компрессора. Способность выдерживать термические циклы (нагрев при взлете и охлаждение при посадке) без образования трещин усталости здесь является решающим фактором.

Пищевая и целлюлозно-бумажная промышленность: Хотя здесь температуры обычно ниже, требование к абсолютной коррозионной стойкости и отсутствию выделения вредных веществ в продукт делает 347H отличным выбором для оборудования, подвергающегося частой санитарной обработке горячим паром или агрессивными моющими средствами.

Стандарты качества, производство и контроль

Производство Трубки TP347H регламентируется строгими международными и национальными стандартами. Наиболее авторитетными являются:

• ASTM A213 / ASME SA213: Стандарт для бесшовных ферритных и аустенитных труб котлов, пароперегревателей и теплообменников. Это основной документ, определяющий требования к химическому составу, механическим свойствам и методам испытаний для энергетических труб.
• ASTM A312 / ASME SA312: Стандарт для бесшовных, сварных и сильно холоднодеформированных труб общего назначения из аустенитной нержавеющей стали.
• GB/T 14976 и GB 5310 (Китай): Важные стандарты для рынка Азии, где производится значительный объем данной продукции.
• ГОСТ (Россия/СНГ): Аналогом является сталь 08Х18Н12Б (для обычной 347) и 10Х18Н12Б (ближе к 347H по углероду), хотя прямая сертификация по американским нормам ASME часто требуется для экспортного оборудования.

Технологический процесс производства Трубки TP347H включает несколько критических этапов. Сначала осуществляется выплавка стали, часто с использованием вакуумирования для снижения содержания газов и неметаллических включений. Затем следует горячая деформация (прокатка или прессование) для формирования заготовки. Для труб малого диаметра и высокой точности применяется холодная прокатка или волочение.

Ключевой операцией является термообработка — закалка (solution annealing). Трубы нагревают до температуры 1000–1100°C и быстро охлаждают (обычно водой). Эта процедура растворяет вторичные фазы, образовавшиеся при деформации, и фиксирует однородную аустенитную структуру. Неправильный режим закалки может свести на нет все преимущества легирования ниобием.

К
